智能控制

MAP.commander generation C6

玛普兰设备的智慧

智能流程控制

玛普兰设备以其一致性，易上手的界面设计和多样化的功能设定以达到生产流程简化而闻名。
与前一代相比，最新的人机触摸显示界面提升了30%的响应时间。
基于一种基本控制和操作方式，所有玛普兰设备型号能够以相同的方式进行操作。
MAP.commander作为中央处理器：无论任何升级级别 – 从最小最简单的设备到最高端的全自动生产系统。

通过个性化设置提升效率

  • 通过个性化设置提升效率
  • 拖拽式生产循环设置，最多五个平行排序
  • MAP.logicmoves: 可自由编程控制外接设备
  • 针阀式冷流道：最多可单独控制32个针阀注嘴
  • MAP.motion:合模单元/提升器动作速度自优化

安全访问和数据交互

  • 用户专属权限系统
  • 循环配置，过程参数和报警信息归档

预警代替事后解决

  • 带可行性信号灯的诊断显示功能以及发生错误时具有针对性的操作指导
  • 报警系统带帮助界面
  • 保养提示软件提供维护保养工作建议

连接在线

网络和数字化交互的优势不言而喻。工业4.0是现在的流行语，将其运用到日常生产，计
划，控制和维护中将取得很大的收益。为了充分利用这些收益，玛普兰生产单元和注射
机可以连接服务器并将生产数据传输到MES系统。

  • 所有配备MAP.COMMANDER C6控制系统的玛普兰设备都能够连接到网络
  • 授权用户可随时随地进行远程访问
  • 实时控制生产进度— 或存档日志文件及报告
  • MAP.mes:基于OPCuA协议用于MES系统连接的MAPLAN扩展接口
  • MAP.mes77:工业4.0功能标准接口为MES系统提供数据传输，包括：监控，统计，支持，远程维护等.
  • 与高级别ERP系统集成
  • 工艺和配方集中存档

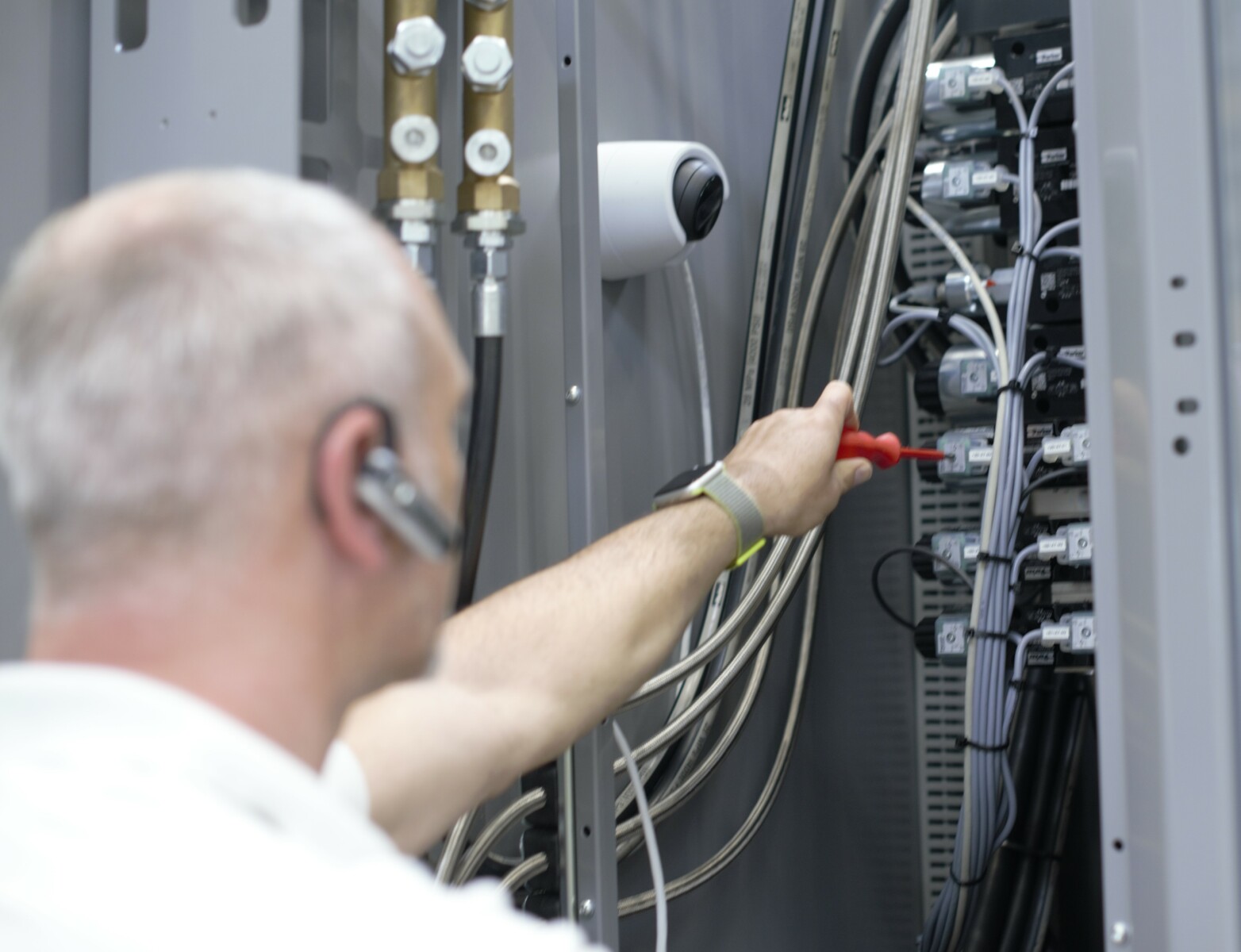

MAP.remote

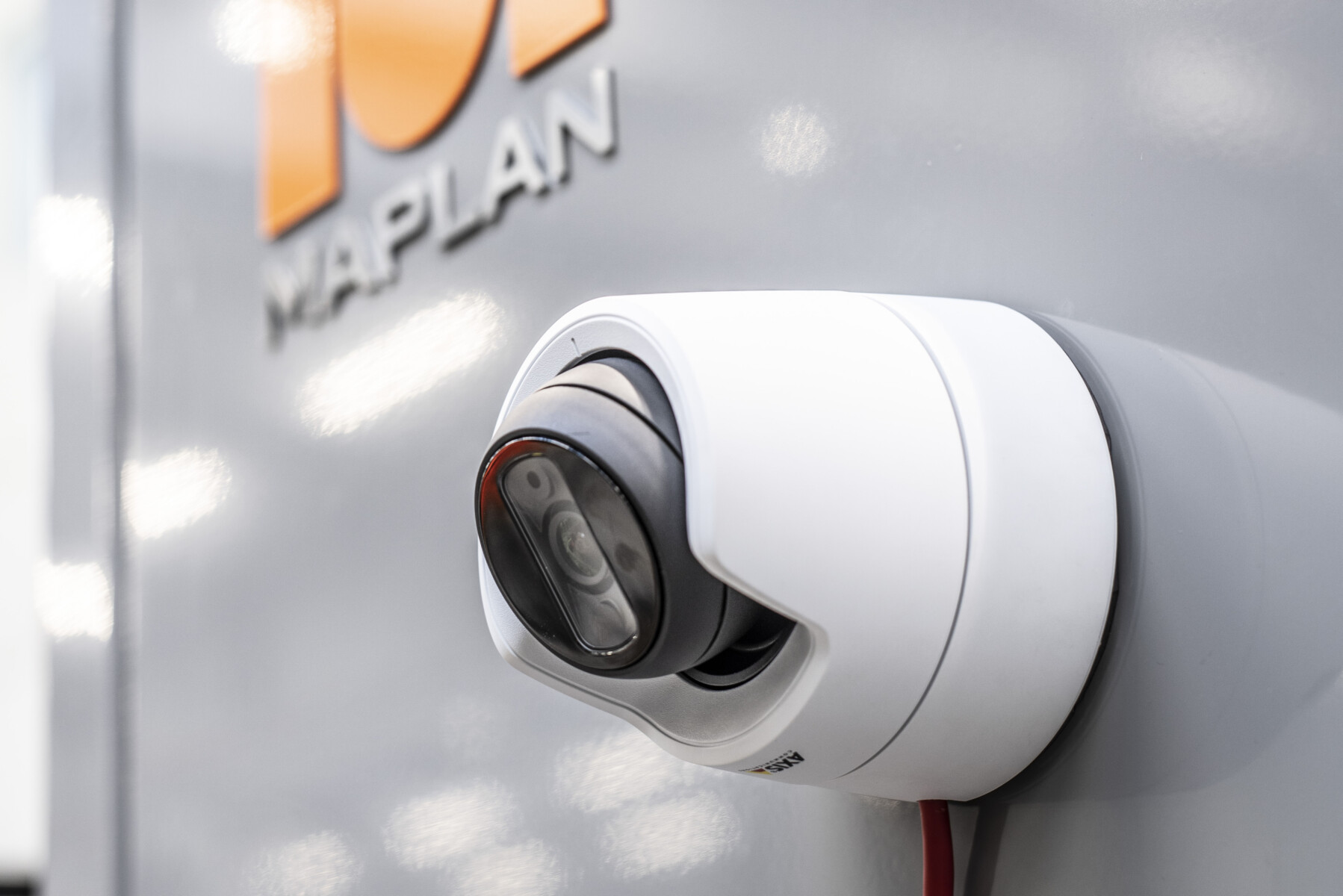

远程维护 – 可选配MAP.eye摄像头 – 可以确保玛普兰服务或工艺技术团队提供即时支持

  • 通过远程更新始终保持最新版本（无需更换闪存卡）
  • 保证即时在线支持
  • 无需服务人员到场，不会产生差旅费用

硬件

无论是标准型的15“ 还是豪华型21“ 设计：两种功能均基于简易操作这个理念，使得即便
最复杂的工艺流程也能够理解并透明化。由于使用基于网络的HTML5技术，MAP.commander软件可以通过任何其他设备例如电脑,Ipad等，以用户选择的语言及个人权限进行
访问。这使用户可以远程访问机器设置和参数。依靠适当的配置及访问权限，客户甚至可
以远程干预生产流程。机器操作员与外部访问者之间没有冲突的风险。



HTML5技术的好处

  • 灵活：基于网络并且独立平台 – 可以与任何设备一起使用
  • 实用且简单：用户界面在每台设备上看起来都一样
  • 高效：配方和工艺存储
  • 清晰：远程访问用于数据监控和统计
  • 国际化： 一个应用程序-各种语言

可用性&可视化

为什么MAP.commander C6的可用性如此重要？

即便针对非常复杂的生产工艺，操作人员也能够获得理想的支持：使工作变得更简单，减少培训所需要的时间，减少操作使用错误并最终提高效率。

  • MAP.varioswitch:智能组合及自由配置的操作按键，以达到最人性化和安全性的操作设定
  • 热键栏：快速访问所有的基本机器功能
  • MAP.smartlight: 机器状态可视化适合多设备同时运行
  • 能戴手套操作
  • 所见即所需-仅显示需要的功能
  • 所见即所需-仅显示需要的功能标准显示为本国语言和英语
  • 较大的字体大小方便阅读
  • 触屏响应时间加快30%

客户定制化达到更高效率

使用MAP.commander C6控制系统可以加快循环时间并提高生产效率吗？

得益于众多的定制选项以及主动和被动辅助系统，可以达到更快的机器设置并且优化动作顺序。

根据您的工艺量身定制

  • 带有自定义区域的独立用户界面
  • MAP.logicmoves: 可自由编程控制外接设备（电动，伺服，气动，液压）
  • 拖拽式循环配置可以设定多达5个平行动作顺序

生产变得容易

  • MAP.motion：合模单元/提升器动作自我优化
  • 多达64个注嘴针阀冷流道控制（最多32个独立控制）
  • 在硫化过程中，光栅被阻断不会导致机器停机
  • 合模单元和提升器使用非接触式免维护行程测量尺
  • 带智能手动控制的加热时间计时用于生产前模具预加热
  • MAP.autofeed:胶条自动喂料用于连续生产
  • MAP.slomo: 合模单元精确开模防抖动，用于敏感产品脱模
  • MAP.multidosing: 针对大注射量进行多次进料，多次注射和塑化过程

诊断&安全性

安全访问和数据交互
  • 用户专属权限系统
  • 通过RFID或USB登录
  • 生产循环配置，工艺参数和报警信息存档

预防胜于治疗

  • 发生错误时，诊断显示功能具有颜色信号显示及操作指导说明
  • 报警系统带帮助功能
  • 设备维护系统提示维护工作


实时了解设备状态

  • MAP.energywatcher能耗监控拥有三个版本：MAP.powerwatcher电耗监控, MAP.waterwatcher水循环监控, MAP.airwatcher气循环监控
  • MAP.currentcontrol：监控加热电流
  • MAP.moldsafe: 数码模具保护

MAP.advanced软件升级套件

您是否最大限度的运用了您的设备？

通过MAP.advanced软件，您可以对整个注射过程进行可视化分析，从而确定最佳的加工工艺并确保最高的产品质量。


生产流程趋势图/注射曲线图

  • 注射速度，注射压力以及注射活塞位置曲线可视化
  • 报警分析包括工艺提升支持
  • 传输文档存档记录
  • 参数和数据可以导出为 .csv 文件


MAP.limit包络曲线设置

包络曲线简化了注射流程的监控，并可用于生产流程优化，避免浪费并提高生产力。


塑化曲线

塑化过程中的螺杆速度，背压，液压压力以及温度通过曲线显示记录

趋势图

  • 所有生产流程数据存储可用于产品的质量控制和记录
  • 10个趋势图每个包括最多12种生产参数显示在图形和表格中
  • 可单独设置
  • 设置限值监控
  • 数据可以导出为 .csv 文件
